| 一、系统概述
图1 系统登录界面
WKCAD4.2经编针织物CAD系统，是由江南大学开发的一套经编针织物CAD系统。该系统自开发研制以来，多次获得国内科技成果鉴定及各种奖励；2001年通过江苏省科技成果鉴定；2005年通过省级成果鉴定，并获得中国纺织工业协会科技进步三等奖；2006年获得中国纺织工业协会科技进步二等奖；同年获得香港桑麻纺织科技二等奖。
 |
|
科技进步二等奖
|
科技进步三等奖
|
香港桑麻奖
|
该系统目前是国内外第一套适合于各类经编针织物的CAD系统。由于该系统适用面广，用户界面友好，具有功能强大的菜单、工具按钮等设计工具，并具有高质量的仿真功能，因此，该系统得到国内经编企业的认可，已广泛应用于广东、福建、江苏、浙江、山东、台湾等100多家经编企业，是目前同行业中使用最多的经编针织物CAD系统。
二、系统主要功能
◆强大的花型设计功能
该系统的花型设计功能模块包括垫纱设计和贾卡意匠设计两个子功能模块，可以对少梳栉经编织物、双针床经编织物、多梳花型和贾卡意匠图进行设计，每个子功能模块都有多种编辑操作功能，并且在主设计界面支持右键菜单，工具栏中显示常用的设计工具，方便操作。此外，还可以对织物的原料、穿经、送经量等各项工艺参数进行设定，满足企业生产需求。利用这些强大的设计功能可方便、快捷地对任何经编针织物进行设计。

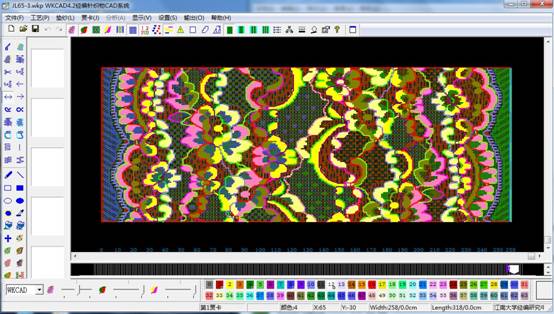

多梳贾卡复合显示图
◆新颖的花型显示功能
多梳花型多循环显示图
该系统的花型显示功能模块可供设计人员任意选择显示模式。设计单针床经编织物时，可显示梳栉垫纱效应或织物效应，也可显示织物的工艺反面或工艺正面，还可以显示织物横向或纵向多个循环，较好地模拟织物效应；设计双针床经编织物时，还可选择对织物的前针床或后针床效应进行显示；设计多梳贾卡经编织物时，可单独显示多梳垫纱效应或贾卡意匠图，也可以两者同时显示，方便设计，并且可模拟上机状态显示整个机宽的多循环花型。这些显示功能能够根据设计人员的需要随意进行转换，操作方便，简单实用。
◆ 独特的文件兼容功能
利用该系统独特的文件兼容功能，可与国外花型系统的*.PROCAD、*.SJQ、*.COL、*.HJQ、*.PAT文件以及国内系统的*.WB、*.XY、*.FAT和*.QAT文件等多种文件格式进行数据交换，还可与德国卡尔迈耶公司的机器控制文件*.mc和*.kmo文件进行相互转换，便于企业上机生产。此外，该系统还可以将BMP格式的图片直接转换为贾卡意匠图，使花型设计人员节省大量的时间。
◆高质量的仿真功能
该系统的仿真功能可对已设计好的花型进行逼真模拟。通过设置原料粗细、张力、仿真颜色及每把梳栉所穿原料类型等参数，可以实现对织物的仿真模拟，使设计人员预先看到织物的设计效果，或对照样布对织物花型进行检查。
对少梳经编织物，系统还具有三维仿真功能，能够清楚的显示线圈的串套关系。
◆ 灵活的数据输出功能
该系统的数据输出功能可根据客户要求量身订做企业自己的工艺单，包括经编工艺单、链块表、穿经图、链块统计表、垫纱运动图等，用于工艺保存及车间生产等。对于电脑控制式经编机，该系统还能生产机器盘，直接用于经编机的生产。此外，该系统还可生成多梳、贾卡冲孔文件，支持冲孔机的使用。
三、系统适用范围
WKCAD4.2系统具有较广的适用范围，可设计各类经编针织物。
◆ 多梳经编针织物
◆ 贾卡经编针织物
◆ 少梳经编针织物
◆ 双针床经编针织物
◆ 取向经编针织物
我们可根据企业的需要，自行添加或选择机型，设计相应的经编针织物。
四、版本说明：
WKCAD4.2系统有专业版和企业版两个版本。专业版适用于各类经编针织物的花型设计，花型设计好后，可输出工艺单、链块表、穿经图等各项工艺数据，以备后用。企业版除具有上述功能外，还能生成目前国内外各类电脑控制经编机的控制信息，制成机器盘，直接对电脑机的操作进行控制。
|
